千級無塵罩換氣次數：標準解讀與系統優化指南
顆粒物控制效率與能耗平衡的核心指標
在精密制造、生物醫藥等高技術領域，千級無塵罩是保障工藝潔凈度的核心設備。其性能核心指標——換氣次數，直接決定顆粒物控制效率與能耗平衡。本文基于國際標準與工程實踐，深入解析千級無塵罩的換氣參數設計，結合Deiiang?實際案例，為行業用戶提供科學配置方案。
千級無塵罩換氣次數標準與計算模型
根據ISO 14644-1與GB 50073規范，千級潔凈度對應≥0.5μm顆粒物濃度≤35200個/m3。換氣次數需通過氣流模型與污染源強度綜合計算：
基礎公式：換氣次數N = Q / V
（Q為總送風量m3/h，V為空間體積m3）
以Deiiang?某半導體客戶案例為例：
無塵罩尺寸：4m × 3m × 2.5m（體積30m3）
千級換氣次數范圍：70-100次/小時
設計送風量：30 × 85 = 2550m3/h
配置：3臺FFU（單臺風量900m3/h），預留10%余量
實際驗證顯示，當換氣次數≥80次時，顆粒物濃度穩定在29200個/m3以下，優于標準要求。
環境參數協同控制策略
千級無塵罩需維持多參數平衡，核心指標包括：
| 參數 | 標準范圍 | 控制方法 |
|---|---|---|
| 溫度 | 20-24℃±1℃ | 恒溫機組+PID控制 |
| 濕度 | 45%-55% RH | 轉輪除濕+微霧加濕 |
| 正壓 | 10-15Pa | 差壓傳感器+風量補償 |
| 噪聲 | ≤65dB | FFU低噪機型+消聲風道 |
Deiiang?產品設計師Jason.peng指出："換氣次數與溫濕度耦合控制是關鍵。例如當換氣次數提升至100次時，需同步增加表冷器容量15%，防止溫度波動。"
FFU群控系統與換氣效率優化
FFU群控系統通過智能算法提升換氣效率，Deiiang?采用三級控制架構：
主控層
基于PC端實時監測FFU運行狀態，支持255臺設備組網
路由層
RS485通訊傳輸，響應延遲＜100ms
執行層
5檔調速FFU控制器，風速調節精度±0.05m/s

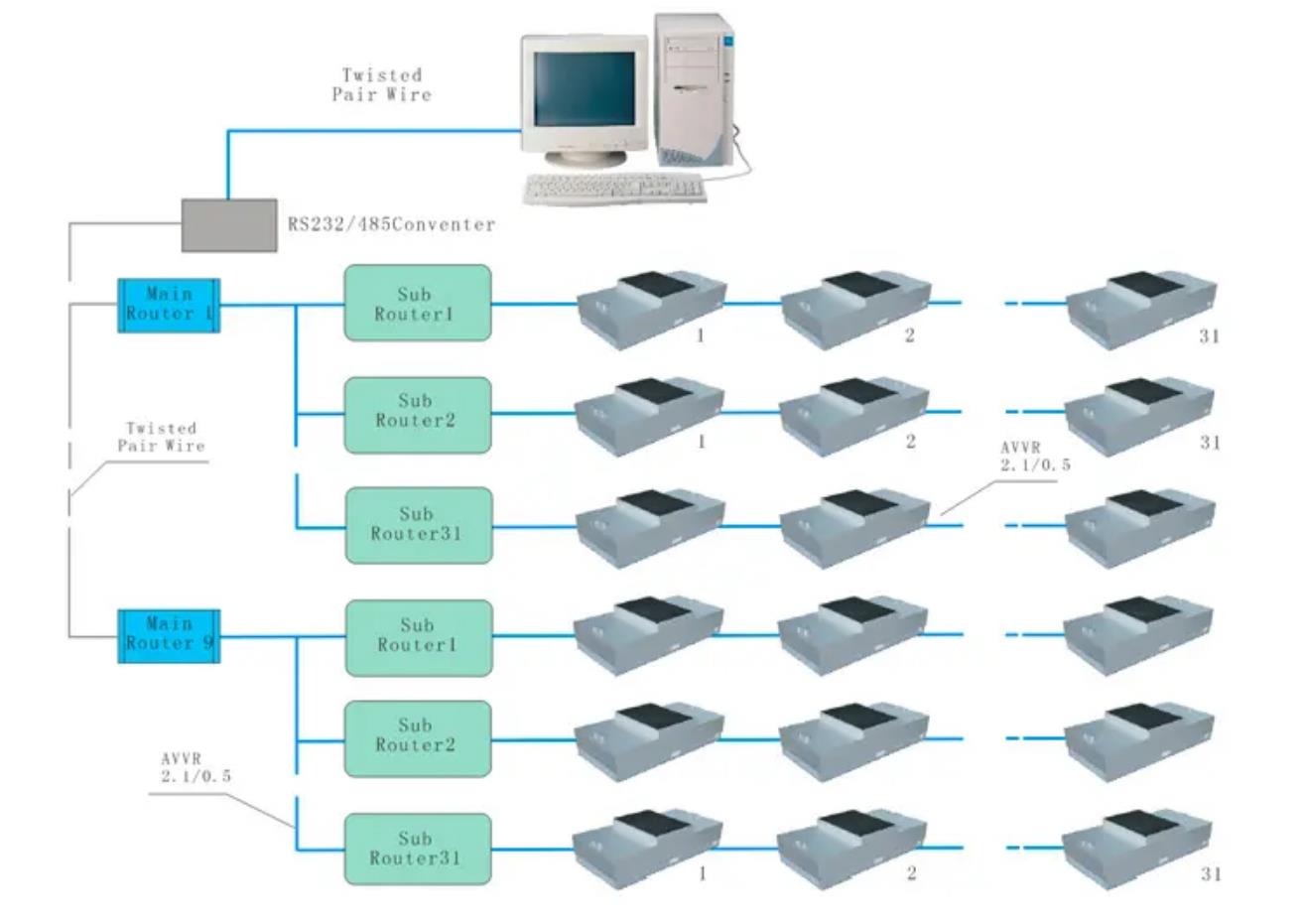

FFU群控系統架構示意圖
實際測試表明，群控系統可根據傳感器數據動態調整換氣次數（70-100次區間），較定頻運行節能32%。
防靜電PVC簾與氣流組織設計
圍護結構直接影響氣流均勻性，Deiiang?推薦防靜電PVC簾參數：
表面電阻：10^6-10^9Ω
厚度：1.2-2.0mm
透光率：≥85%
通過CFD模擬顯示，當簾幕底部離地間隙控制在100-150mm時，可形成穩定垂直層流，換氣效率提升18%。
成本與能耗分析
換氣次數優化直接關聯運營成本：
| 換氣次數(次/h) | 能耗(kWh/年) | 過濾元件更換周期(月) |
|---|---|---|
| 70 | 12,600 | 18 |
| 85 | 15,300 | 15 |
| 100 | 18,000 | 12 |
Deiiang?方案通過分時控制策略（工藝時段85次/小時，待機時段50次/小時），可實現年節電約4200kWh。
總結
千級無塵罩的換氣次數設計需綜合考量潔凈等級、氣流組織與能耗效率。通過Deiiang?智能群控系統與模塊化結構，用戶可在保證潔凈度的同時降低生命周期成本。建議定期進行粒子計數驗證，確保系統持續合規。
常見問題解答
問：換氣次數是否越高越好？
答：并非如此。過度換氣會導致能耗激增且可能擾亂氣流組織。應通過驗證測試確定最優區間。
問：如何檢測實際換氣次數？
答：采用風速儀測量各FFU出口風速，計算平均風速×出風面積×3600÷體積，Deiiang?提供專用檢測工具包。
問：防靜電簾老化對換氣效果有何影響？
答：簾體變形會破壞壓差平衡，導致?lián)Q氣效率下降≥15%。建議每半年進行密封性檢測。
問：FFU群控系統能否接入廠務監控平臺？
答：Deiiang?系統支持OPC UA與Modbus TCP協議，可無縫集成至主流廠務管理系統。
問：千級無塵罩的驗證周期是多久？
答：依據ISO 14644-2，建議首次驗收后每12個月進行全項檢測，每6個月進行粒子計數抽檢。
