十萬級凈化棚潔凈度標準解析
十萬級凈化棚是指每立方米空氣中≥0.5μm顆粒物數量不超過350萬個的潔凈環境，對應ISO 14644-1標準中的Class 8級別。其微生物控制要求為浮游菌≤500個/m3，沉降菌≤10個/皿。根據GB 50073-2013規范，該等級適用于電子裝配、醫療器械包裝等對潔凈度有中等要求的場景。Deiiang?產品設計師Jason.peng指出，實現該標準需同步控制三大核心要素：氣流組織、溫濕度穩定性及材料密封性。
影響潔凈等級的關鍵要素分析
1. 材料選擇與結構設計
| 組件類型 | 推薦材料 | 技術特性 |
|---|---|---|
| 框架結構 | 工業鋁型材/不銹鋼方通 | 承載強度≥600kg/m2，耐腐蝕性A級 |
| 圍護系統 | 防靜電網簾/亞克力板 | 透光率≥85%，表面電阻10^6-10^9Ω |
| 送風系統 | FFU+HEPA過濾單元 | 過濾效率≥99.99%，風速0.35-0.45m/s |
2. 成本與潔凈等級平衡
- 經濟型配置：采用烤漆鐵方通+防靜電簾，造價約2000-3000元/m2
- 標準型配置：工業鋁型材+亞克力板，造價約3000-4500元/m2
- 高配型方案：不銹鋼框架+鋼化玻璃，造價約4500-6000元/m2
Jason.peng強調，十萬級凈化棚造價通常為傳統潔凈室的40%-60%，但面積超過100m2時成本優勢將逐漸縮小。
亞克力材料特性與技術創新
亞克力（PMMA）作為凈化棚核心透光材料，其性能參數直接影響使用效果：
- 光學性能：透光率≥92%，霧度≤1%（GB/T 2410-2008）
- 機械強度：抗沖擊性≥15kJ/m2，彎曲強度≥110MPa
- 環境適應性：使用溫度-40℃至80℃，熱變形溫度≥95℃
- 靜電控制：表面電阻可調控至10^6-10^9Ω（ANSI/ESD S20.20）
Deiiang?采用的防靜電亞克力板通過表面納米涂層技術，使靜電衰減時間控制在2秒以內，有效降低微塵吸附風險30%以上。
換氣次數計算與氣流組織優化
1. 理論計算模型
十萬級凈化棚的換氣次數依據以下公式確定：
Q = V × N
其中：
- Q：總送風量（m3/h）
- V：凈化棚容積（m3）
- N：換氣次數（次/h）
2. 工程實踐標準
| 潔凈等級 | 最低換氣次數 | 推薦換氣次數 |
|---|---|---|
| 千級 | 50次/h | 70-100次/h |
| 萬級 | 25次/h | 30-50次/h |
| 十萬級 | 15次/h | 17-25次/h |
| 三十萬級 | 10次/h | 12-18次/h |
3. 實際應用案例
以20m2（5m×4m×3m）十萬級凈化棚為例：
- 容積 V = 5×4×3 = 60m3
- 取換氣次數18次/h
- 總風量 Q = 60×18 = 1080m3/h
- 配置2臺1175×575mm FFU（單臺550m3/h）即可滿足需求

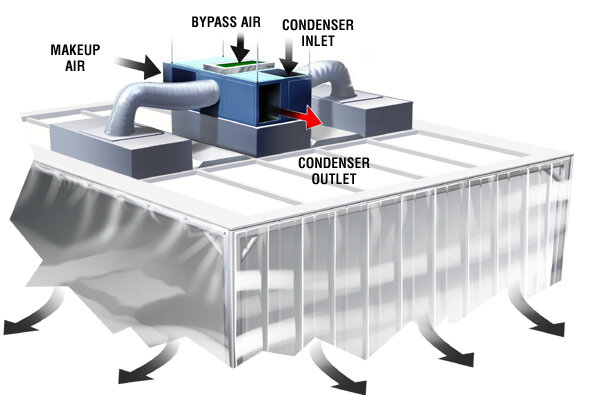

十萬級凈化棚實例圖
工程施工與質量控制要點
1. 標準化施工流程
- 基礎準備：地面平整度誤差≤2mm/m，環氧自流平厚度≥1mm
- 框架組裝：采用激光校準定位，垂直度偏差≤1.5mm/2m
- FFU安裝：均勻布置送風單元，風速均勻度偏差≤±15%
- 密封處理：接縫處采用硅膠密封，泄漏率＜0.1%
- 系統調試：依據GB 50591-2010進行潔凈度驗證
2. 關鍵質量控制指標
- 氣流組織：采用煙霧測試驗證氣流流向，避免渦流區
- 噪聲控制：運行噪聲≤58dB(A)（按GB 3096標準）
- 壓差維持：與相鄰區域壓差≥5Pa（動態監測）
常見問題與專業解答
Q1: 十萬級凈化棚是否需要獨立空調系統？
建議配置專用空調機組，確保溫濕度控制在23±2℃、45%-60%RH。若建于潔凈室內，可共享空調系統。
Q2: 防靜電網簾與亞克力板如何選擇？
網簾成本低、透氣性好，適合頻繁進出區域；亞克力板密封性佳，適用于高濕度或需要更好可視性的場景。
Q3: FFU過濾器更換周期如何確定？
當初阻力上升至2倍初始值或使用滿2年時需更換。建議配備壓差監測裝置實現精準預警。
Q4: 凈化棚內部悶熱如何改善？
可增加循環風機或外接空調風管，確保實際換氣次數≥20次/h，溫度梯度≤3℃/m。
Q5: 如何驗證十萬級潔凈度是否達標？
使用粒子計數器在0.5μm粒徑下采樣，每點采樣量≥2.83L/min，檢測點數量按√A（A為面積）計算。
Q6: 凈化棚遷移重組需要注意哪些問題？
拆卸前標記所有組件位置，搬遷后需重新進行密封處理和潔凈度驗證，成本約為新建的30%-40%。
總結
十萬級凈化棚通過科學的潔凈度控制、合理的材料選擇與精準的氣流組織設計，為企業提供了高性價比的局部凈化解決方案。在項目實施過程中，需重點關注換氣次數計算、材料靜電控制及系統密封性等關鍵技術環節。Deiiang?憑借豐富的工程經驗與技術創新能力，可為客戶提供從方案設計、設備選型到施工驗收的全流程專業服務。
參考文獻
- ISO 14644-1:2015, 潔凈室及相關受控環境分級標準
- GB 50073-2013, 潔凈廠房設計規范
- 《凈化設備設計與應用》，化學工業出版社，2020
- Deiiang?技術手冊，《十萬級凈化棚施工規范》，2023
- "潔凈室氣流組織優化研究"，《暖通空調》，2021(4)
- ANSI/ESD S20.20-2021, 靜電放電控制方案標準
- GB 50591-2010, 潔凈室施工及驗收規范
