千級無塵棚潔凈度等級標準解析

千級無塵棚的潔凈度標準嚴格遵循ISO 14644-1國際規范，其核心參數要求為：

顆粒物控制：≥0.5μm顆粒物≤1000個/m3，≥5μm顆粒物≤0個/m3（理論上）

微生物限值：浮游菌≤50個/m3，沉降菌≤1個/皿

根據GB 50073-2013潔凈廠房設計規范，千級潔凈環境適用于半導體光刻、微電子焊接、高精度檢測等對微塵控制要求極嚴的工藝環節。Deiiang?產品設計師Jason.peng指出，實現千級潔凈度的關鍵在于氣流組織優化與材料選擇的協同作用。

影響潔凈等級的關鍵要素分析

材料選擇決定凈化精度

框架系統：

不銹鋼方通：耐久性最佳，適用于高濕度環境

工業鋁型材：重量輕、強度高，承載能力≥500kg/m

烤漆鐵方通：經濟實用，表面防護等級≥ASTM B117-500h

圍護材料：

防靜電網格簾：表面電阻10^6-10^9Ω，透光率≥85%

亞克力板：透光率≥92%，抗沖擊強度≥15kJ/m2

鋼化玻璃：耐磨性最佳，莫氏硬度≥6級

成本與潔凈等級的平衡

千級無塵棚的造價構成分析顯示：

基礎型配置：防靜電簾+鋁型材框架，造價約4000-6000元/m2

標準型配置：亞克力板+不銹鋼框架，造價約6000-8000元/m2

高配型方案：鋼化玻璃+智能控制系統，造價約8000-12000元/m2

Jason.peng強調，相比傳統千級潔凈室，無塵棚可節省初期投資50%-60%，且施工周期從3-6個月縮短至2-4周。

環境控制的關鍵參數

換氣次數：70-100次/小時（依據ISO 14644-4標準）

氣流速度：0.35-0.45m/s，均勻度偏差≤±10%

溫濕度控制：溫度22±2℃，濕度45%±5%RH

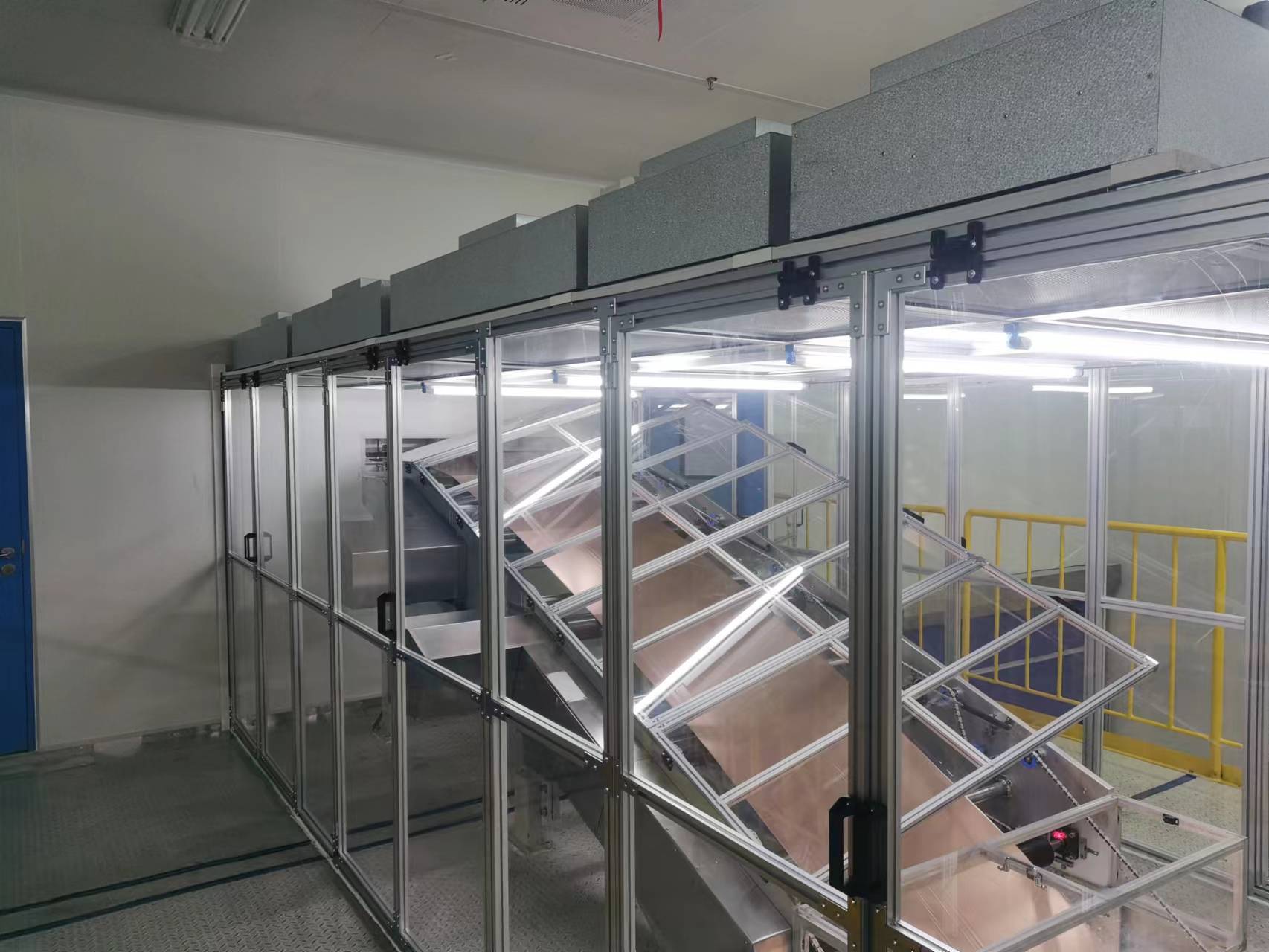

千級無塵棚實例圖

防靜電網格窗簾價格與技術參數

防靜電網格窗簾作為千級無塵棚的重要圍護材料，其市場行情與技術特性如下：

規格參數：0.3mm厚度 - 市場價格200-250元/卷，適用場景臨時隔離區，使用壽命3-4年

規格參數：0.5mm厚度 - 市場價格250-300元/卷，適用場景常規生產區，使用壽命4-6年

規格參數：1.0mm厚度 - 市場價格300-350元/卷，適用場景高頻使用區，使用壽命6-8年

材料特性包括：

電氣性能：表面電阻10^6-10^9Ω，靜電衰減＜2秒

物理特性：抗拉強度≥25MPa，耐溫范圍-30℃至70℃

光學性能：透光率85%-90%，網格清晰度≥95%

FFU系統特點與能效優勢分析

核心技術特點

低能耗設計：采用EC直流無刷電機，效率≥85%

噪音控制：運行噪音45-55dB(A)，符合GB 3096標準

靈活部署：模塊化結構支持快速擴展與重組

智能控制：支持多段速、無級調速與計算機群控

能效對比實證分析

以100m2千級潔凈環境為例進行方案對比：

方案一：傳統AHU系統

MAU功率：2.2kW（壓損700Pa）

AHU功率：15kW（壓損1300Pa）

系統總功率：17.2kW

方案二：FFU系統

MAU功率：2.2kW（壓損800Pa）

FFU功率：14臺×190W=2.66kW

系統總功率：4.86kW

能效結論：FFU系統比傳統AHU系統節能71.7%，年度電費節省約5萬元（按0.8元/kWh計算）。

安裝工藝流程與質量控制

標準化安裝流程

基礎準備：地面平整度誤差≤2mm/m，環氧地坪厚度≥1mm

框架組裝：采用激光定位，垂直度偏差≤1.5mm/2m

FFU布置：按每平方米1-1.2臺密度均勻分布

密封處理：接縫處采用硅膠密封，泄漏率＜0.05%

系統調試：依據GB 50591-2010進行綜合性能驗證

關鍵質量控制點

潔凈度驗證：使用粒子計數器在0.5μm粒徑下連續采樣

氣流組織：煙霧測試驗證單向流，避免渦流區

噪聲測試：運行噪聲≤55dB(A)（距設備1米測量）

常見問題與專業解答

得創坤靈認為

千級無塵棚通過嚴格的潔凈度控制、科學的材料選擇與高效的FFU系統，為企業提供了可靠的高標準局部?jī)艋鉀Q方案。其在能效管理、系統靈活性與質量控制方面的優勢，使其成為現代高精度制造業不可或缺的凈化設備。建議用戶在項目實施中重點關注氣流組織設計、材料匹配選擇及系統智能化控制等關鍵技術環節。Deiiang?憑借多年的工程技術積累與持續創新，可為客戶提供從方案設計到運維支持的全流程專業服務。
