十萬級潔凈棚的潔凈度標準與關鍵技術參數

十萬級潔凈棚的潔凈度等級遵循 ISO 14644-1 及 GB 50073-2013 標準，其核心要求為每立方米空氣中≥0.5μm的懸浮顆粒數不超過3,520,000個。為實現這一目標，需同時滿足三個關鍵技術條件：

1. 送風潔凈度與過濾器選型

潔凈棚的送風潔凈度由末端過濾器決定。根據中國高效過濾器分級標準（GB/T 13554-2020），十萬級潔凈棚通常選用 B級高效過濾器（對≥0.5μm顆粒過濾效率≥99.99%）。若環境污染物負荷較高，可升級為 C級過濾器（效率≥99.999%）。

過濾器選型公式：

安全系數 = 實際換氣次數 / 理論最小換氣次數

例如，當理論最小換氣次數為15次/小時時，Deiiang? 建議將實際值提升至18–20次/小時，以應對突發污染。

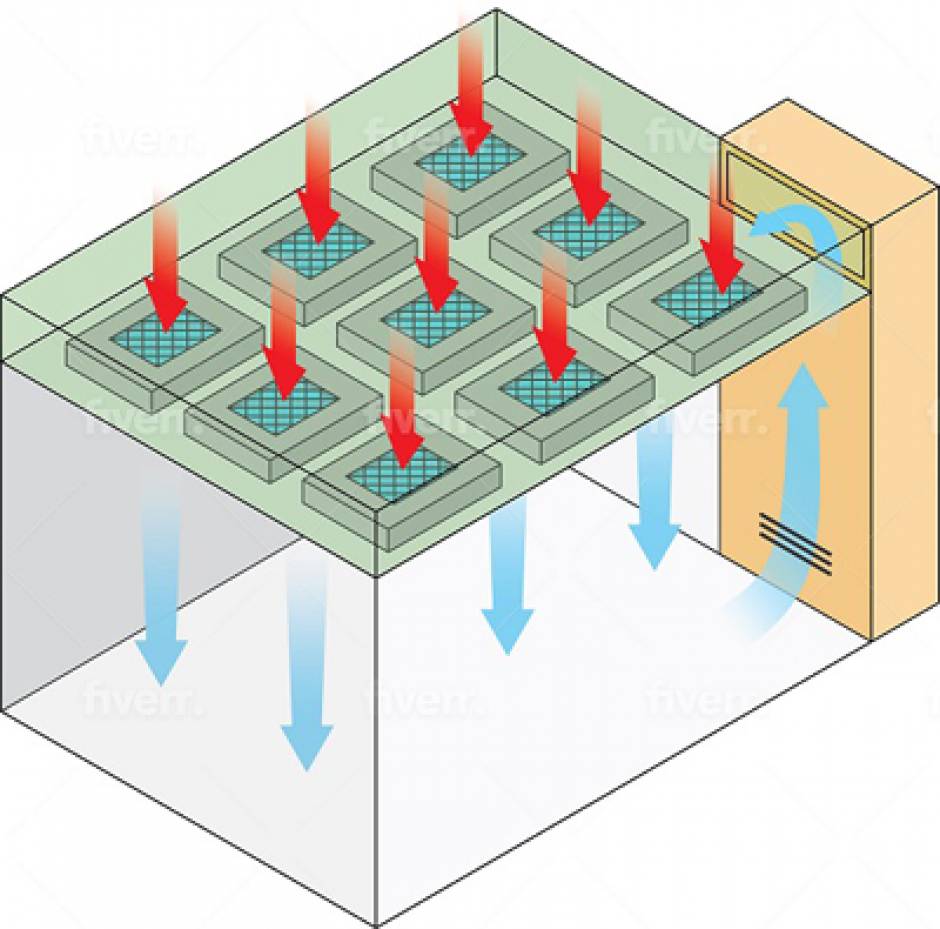

2. 氣流組織與流場設計

十萬級潔凈棚常采用 非單向流（湍流） 設計，通過頂部FFU送風、底部或側壁回風，形成均勻氣流以稀釋顆粒物。關鍵原則包括：

• 氣流均勻性：工作區風速控制在0.35–0.5m/s，避免死角；
• 壓差控制：棚內正壓維持5–10Pa，防止外部污染侵入。

3. 送風量與換氣次數計算

根據《潔凈廠房設計規范》，十萬級潔凈棚的換氣次數需≥15次/小時。送風量計算公式為：

Q = A × H × N

其中：

• Q：送風量（m3/h）
• A：潔凈區面積（m2）
• H：凈高
• N：換氣次數（次/h）

舉例：一個面積20m2、凈高2.5m的潔凈棚，送風量需達到 20 × 2.5 × 15 = 750 m3/h。

十萬級潔凈棚的電氣接線與能源管理

潔凈棚的電氣系統需滿足安全、穩定及能效要求，其核心在于FFU供電與控制系統設計。

1. 主電路接線方案

• 供電標準：采用380V三相五線制或220V單相電源，符合GB 50052-2009《供配電系統設計規范》；
• 配電分區：每臺FFU獨立回路，配裝過載與短路保護。例如，10臺FFU（單臺功率150W）總負載為1.5kW，需選用4mm2銅芯電纜與16A斷路器。

2. FFU控制與能效優化

Deiiang? 推薦采用 直流FFU 搭配智能調速系統，相比交流FFU節能40%以上。功率計算公式：

P總 = n × P單臺 × t × η

其中：

• n：FFU數量
• P單臺：單臺功率（kW）
• t：運行時間
• η：同時使用系數（取0.8–0.9）

案例：某電子企業部署20臺直流FFU（單臺80W），日均運行16小時，年耗電量僅為 20 × 0.08 × 16 × 365 × 0.9 = 8,409 kWh。

3. 安全與接地要求

• 防靜電接地：棚體框架與防靜電垂簾需接入獨立地線，接地電阻≤4Ω；
• 漏電保護：安裝30mA靈敏度漏電斷路器，防止人身觸電風險。

十萬級潔凈棚的框架材料與鋁型材選型

潔凈棚的框架結構需兼顧強度、輕量化與防腐蝕特性。工業鋁型材因其模塊化設計優勢，成為主流選擇。

鋁型材規格與承載能力

Deiiang? 在為客戶設計潔凈棚時，會根據FFU重量、擋板荷載及振動因素，計算型材安全系數：

安全系數 = 型材屈服強度 / 最大工作應力

通常取值≥1.5，確保結構長期穩定。

實踐經驗

十萬級潔凈棚的實現需綜合考量潔凈度標準、氣流組織、材料選型及電氣設計。通過合理的FFU配置、鋁型材框架與智能化控制系統，企業可在控制成本的同時提升潔凈可靠性。

Deiiang? 的解決方案融合ISO標準與行業最佳實踐，產品設計師 Jason.peng 強調："未來潔凈棚將向模塊化、低能耗方向發展，通過數字孿生技術實現 predictive maintenance（預測性維護）。"

常見問題解答

參考文獻

• 《潔凈廠房設計規范》（GB 50073-2013）
• ISO 14644-1:2015 《潔凈室及相關受控環境分級》
• 《高效空氣過濾器》（GB/T 13554-2020）
• 《供配電系統設計規范》（GB 50052-2009）
• 《工業鋁型材技術規范》（YS/T 439-2018）
• 《防靜電活動地板通用規范》（SJ/T 10796-2018）
• 《潔凈室設計與運行管理》，化學工業出版社，2019
• 《空氣凈化技術手冊》，機械工業出版社，2020
