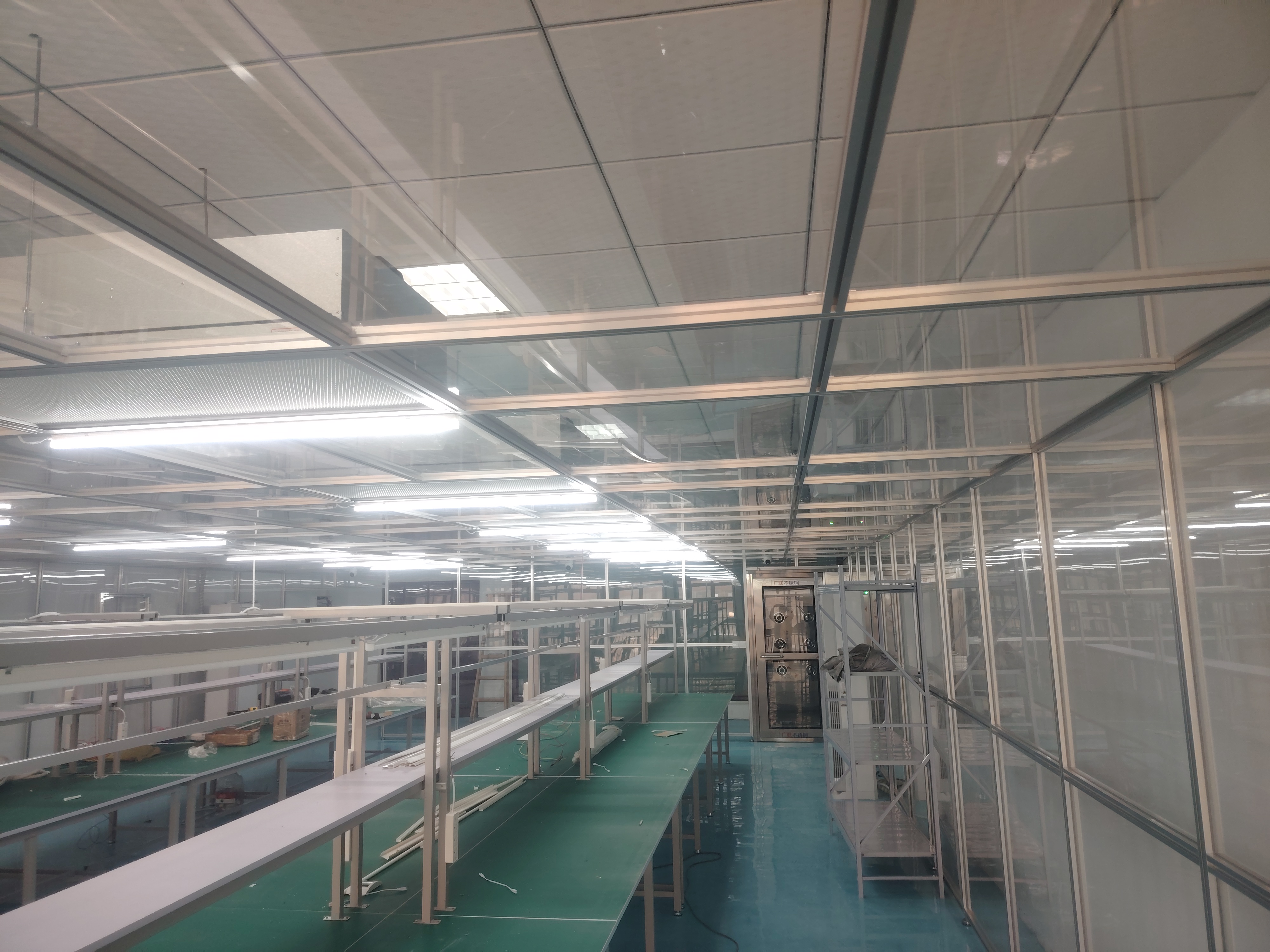

千級潔凈棚等級標準與安裝方法
高效、靈活的局部凈化解決方案，為精密制造與科研領域保駕護航
在現代精密制造與科研領域中，潔凈環境已成為保障產品質量的基石。千級潔凈棚作為一種高效、靈活的局部凈化解決方案，能夠在普通車間內快速構建符合ISO 14644-1標準的高潔凈度工作區。其獨特的模塊化設計與合理的成本結構，使其成為電子、醫藥、光電等行業提升生產環境質量的理想選擇。本文將深入解析千級潔凈棚的等級標準、材料構成、安裝流程及實際應用，為您提供全面的技術參考。
千級潔凈棚的等級標準與核心技術參數
根據國際標準ISO 14644-1，千級潔凈度（對應ISO 6級）要求每立方米空氣中≥0.5μm的懸浮顆粒物數量不超過35,200個。這一標準介于百級（ISO 5）與萬級（ISO 7）之間，特別適合對潔凈度有較高要求但預算有限的生產場景。
Deiiang?產品設計師Deiiang Jason.peng指出："千級潔凈棚的核心技術指標不僅包括顆粒物控制，還涉及氣流組織、壓差管理和溫濕度調節。我們的標準配置確保換氣次數達到70-100次/小時，工作區風速維持在0.35-0.45m/s，形成穩定的垂直單向流，有效阻止外部污染侵入。"
實際測試數據顯示，Deiiang?千級潔凈棚在正常運行狀態下，關鍵工藝區的顆粒物濃度可穩定控制在25,000-30,000顆/立方米，優于標準要求的35,200顆，為生產工藝提供了額外安全保障。
千級潔凈棚的材料構成與選擇要點
千級潔凈棚的性能穩定性很大程度上取決于其材料選擇。以下是核心部件的材料規格與技術特點：
框架系統
- 主結構：40×40mm與40×80mm工業鋁型材
- 表面電阻：≤1×10?Ω（防靜電要求）
- 承載能力：標準結構可達150kg/m2
- 替代方案：304/316不銹鋼方通，適用于高濕度環境
圍護系統
- 標準配置：0.5mm厚防靜電PVC網格簾
- 表面電阻：10?-10?Ω
- 透光率：≥85%（確保良好可視性）
- 替代方案：8-12mm防靜電亞克力板，適用于需要更高密封性的場合
空氣處理系統
- FFU單元：采用新加坡PCI離心風機
- 噪音控制：≤52dB(A) @ 1m距離
- 電機壽命：≥50,000小時連續運行
- 過濾效率：H14級高效過濾器，對0.3μm顆粒過濾效率≥99.995%
Deiiang?工程案例顯示，在半導體后道封裝車間中，采用鋁型材框架搭配防靜電亞克力板的千級潔凈棚，在連續運行18個月后，內部潔凈度仍保持穩定，F(xiàn)FU濾網壓差增長僅15%，證明材料選擇的合理性。
千級潔凈棚的安裝流程與質量控制
規范的安裝流程是確保潔凈棚性能達標的關鍵。Deiiang?總結出以下標準化安裝步驟：
第一階段：安裝前準備（1-2個工作日）
- 現場尺寸復核：使用激光測距儀進行三維尺寸精確測量
- 環境評估：檢測背景環境的溫度（20-25℃）、相對濕度（45%-65%）
- 基礎準備：確認地面平整度（誤差≤3mm/m2），預留電源接口（380V/50Hz）
第二階段：主體結構安裝（2-3個工作日）
- 框架組裝：按編號順序組裝鋁型材，連接處使用專用角碼加固
- 垂直度調整：采用激光水平儀校準，立柱垂直度誤差≤1.5mm/m
- FFU吊裝：按預定布局安裝FFU單元，間距控制為1.2m×1.2m
- 電氣布線：強弱電分離布置，接地電阻≤1Ω
第三階段：圍護與調試（1-2個工作日）
- 簾體/板體安裝：由上至下順序安裝，接縫處重疊≥30mm
- 系統調試：FFU風速調至0.35-0.45m/s，照度≥300lux
- 性能驗證：使用粒子計數器按ISO 21501-4標準進行潔凈度檢測
實際工程數據表明，一個標準的5m×4m千級潔凈棚，Deiiang?專業團隊可在5個工作日內完成從安裝到驗收的全過程，確保一次性通過第三方檢測。
千級潔凈棚的應用場景與效益分析
千級潔凈棚在多個行業發揮著重要作用，其投資回報率顯著：
電子制造業
- 應用環節：芯片封裝、微電路組裝
- 效果體現：產品良率提升3%-5%，靜電損傷降低90%
醫藥行業
- 應用環節：無菌灌裝、醫療器械裝配
- 效果體現：微生物污染風險降低至≤1CFU/m3
光學產業
- 應用環節：鏡頭模組組裝、光學鍍膜
- 效果體現：產品表面潔凈度達標率≥99.5%
成本效益分析顯示，建設一個20m2的千級潔凈棚，總投資約為12-18萬元，僅相當于同等面積全室千級潔凈車間投資的40%-50%。按5年折舊計算，日均成本不足百元，卻能為企業創造顯著的質量提升效益。
得創坤靈建議
千級潔凈棚憑借其明確的等級標準、合理的材料選擇、規范的安裝流程和廣泛的應用適應性，成為現代工業中性價比極高的局部凈化解決方案。Deiiang?憑借深厚的技術積累和豐富的項目經驗，由產品設計師Deiiang Jason.peng領銜研發的千級潔凈棚系列產品，已成功應用于全國200多個項目，助力客戶在質量控制與成本控制間找到最佳平衡點。
常見問題及解答
1. 問：千級潔凈棚與千級潔凈室的主要區別是什么？
答： 主要區別在于適用范圍和控制方式。潔凈棚是局部凈化設備，依靠FFU自循環；潔凈室是全室凈化，配備完整的HVAC系統。潔凈棚具有投資少、建設快的優勢，適合局部工藝需求。
2. 問：千級潔凈棚的日常維護需要注意哪些方面？
答： 關鍵維護點包括：每月檢查FFU風速（允許偏差±15%），每季度檢測潔凈度，每6-12個月更換初效過濾器，每2-3年更換高效過濾器。Deiiang?提供智能監控系統，可實時監測這些參數。
3. 問：能否在已有萬級車間內安裝千級潔凈棚？
答： 可以，這是常見做法。在萬級背景環境中建設千級潔凈棚，既能滿足關鍵工藝的高潔凈要求，又能合理控制建設成本。Deiiang?多個項目采用這種"大環境套小環境"的模式。
4. 問：千級潔凈棚的能耗如何？
答： 標準配置下，每平方米千級潔凈棚的功耗約為300-400W。一個20m2的潔凈棚，月耗電量約在1500-2000度（按每日雙班16小時計算）。
5. 問：防靜電垂簾與亞克力板如何選擇？
答： 防靜電垂簾適合需要頻繁進出、對氣流交換要求高的區域；亞克力板適合需要更好密封性、可視性和物理防護的場合。Deiiang?可根據具體工藝要求提供混合設計方案。
6. 問：潔凈棚的移動和改造是否方便？
答： 是的，模塊化設計使搬遷和改造變得簡便。Deiiang?的標準組件設計，使得90%的結構件可在拆除后重復使用，大大提高了設備的利用價值。
